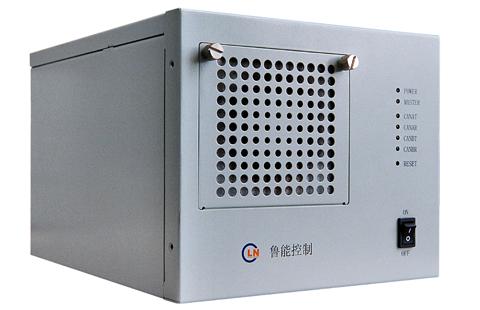

山東魯能控制工程有限公司通過市場調研在DCS領域提出控制器復位無擾恢復思想，研發安全控制器，通過實時保存控制器的工作參數，在控制器異常失電或發生故障復位時，即使沒有備用數據站，也可以快速恢復工作現場，使得控制平穩，設備故障也可以無擾恢復，確保DCS在異常出現時能夠快速恢復，確保工業控制信息系統穩定、可靠運行。

安全控制器具有不丟失快速安全存儲系統，控制器運行過程中實時保存控制器工作狀態，在設備故障時可以在安全存儲系統中取得現場設備上一時刻的運行參數（其中包括IO數據，數據庫、以及SAMA組態中數據狀態信息等）。在控制器異常失電或發生故障復位時，即使沒有備用數據站，也可以快速恢復工作現場，使得控制平穩，設備故障也可以無擾動恢復。

控制器重啟數據不清零。

單控制器運行下裝數據不清零。

低功耗CPU，可維護性強，無需風扇散熱，延長使用壽命，提高工作穩定性和可靠性。

低功耗不丟失快速安全存儲系統，擦寫次數無限次、讀寫時間NS級，保證存儲數據安全可靠。

系統結構設計

為實現安全控制器的實時存儲功能，需要滿足兩方面的硬性需求首先是實時存儲，數據讀取和寫入的速度要快。 其次存儲系統模塊使用壽命要長，在整個控制器工作的過程中，要實時的存儲數據。為了滿足上述的硬性需求，采用標準的ISA工業總線方式，而其中電源部分則采用主供電源加后備電池的供電的方式。

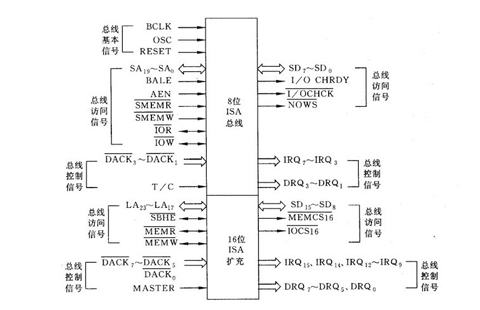

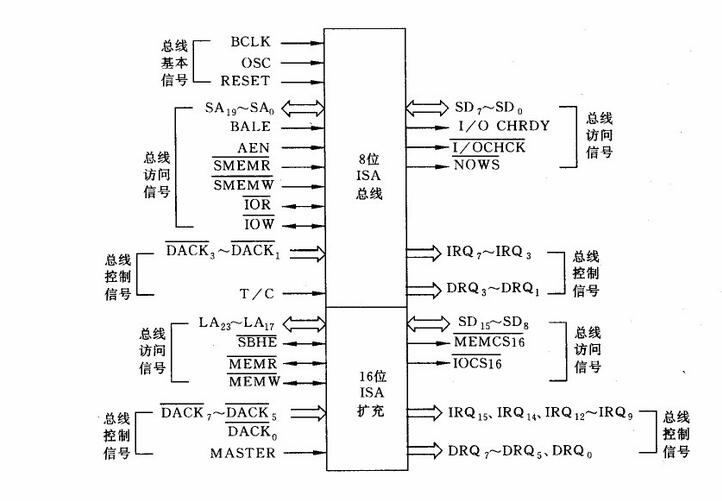

ISA總線采用16位工業標準結構總線

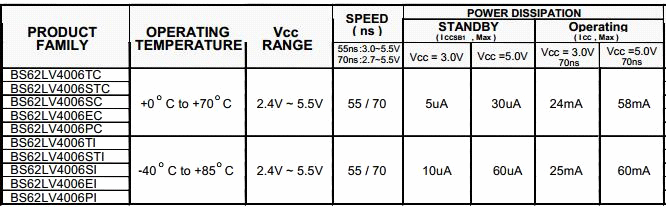

系統參數

安全控制器軟件部分實現了功能配置，數據的冗余備份存儲，數據讀取時的校驗等功能。

• 功能配置：安全控制器可以在上電初始化階段配置該功能是否啟用，以及數據保存的有效時長。

•  數據的備份存儲：為了保證數據的準確，可靠性，采用冗余備份的方式即將需要保存的數據，保存到兩個不同的存儲分區中。并且在數據存儲過程中添加相應的校驗處理。

• 數據讀取過程：讀取數據采用特定校驗方式，來保證數據的準確性。

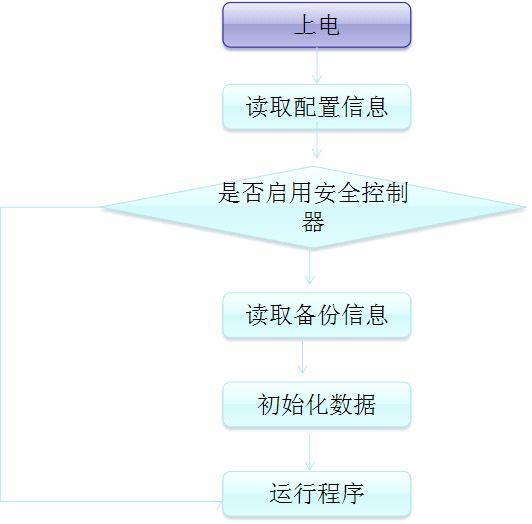

圖 安全控制器軟件流程
